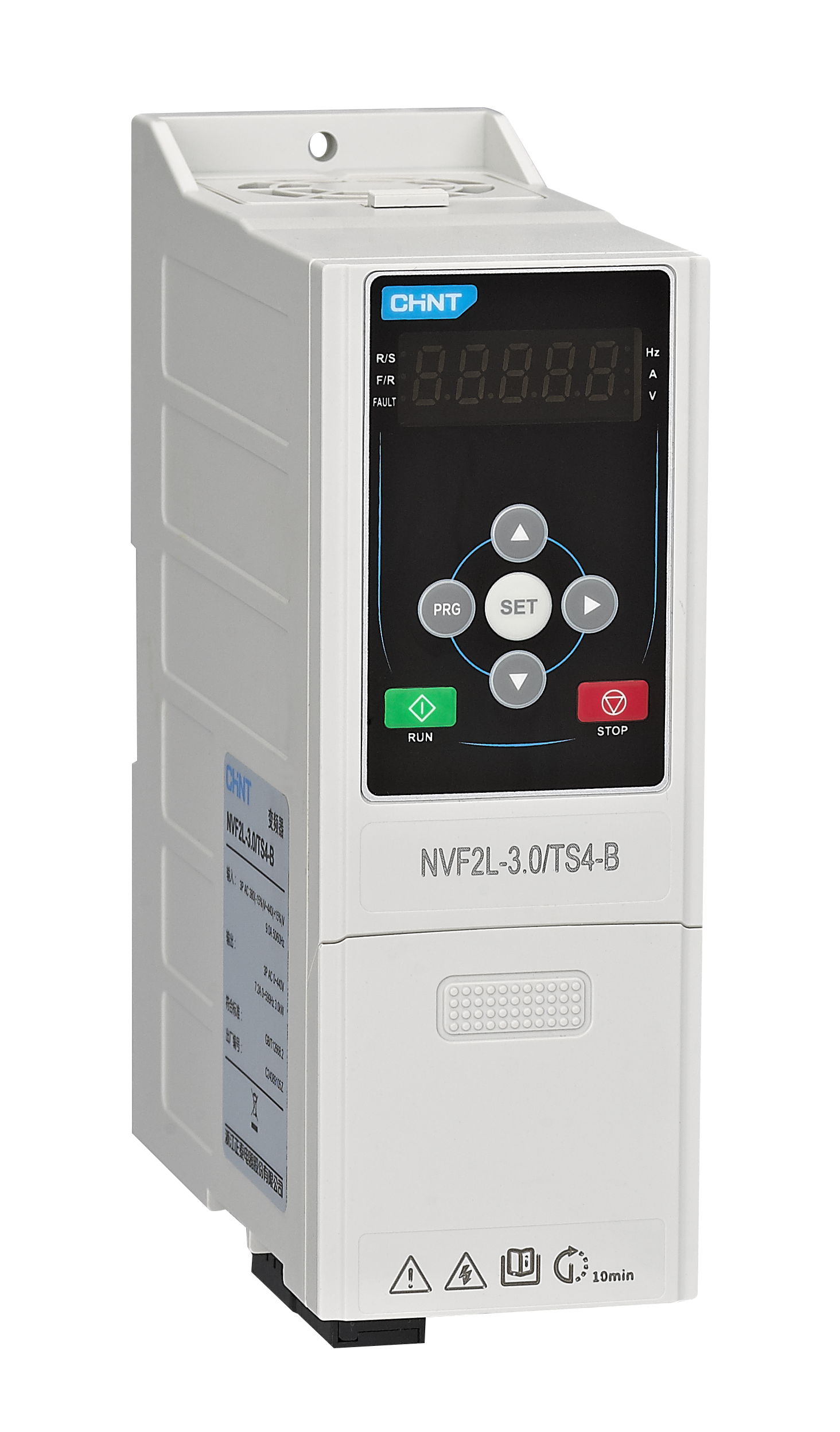

538255 (NVF2L-3.0/TS4-B), CHINT NVF2L serisine ait üç fazlı (trifaze) kompakt mikro hız kontrol cihazıdır (frekans konvertörü / inverter). 3 faz 380-480 V şebekeden beslenir ve 3 kW gücündeki 3 fazlı motorları 7,2 A nominal çıkış akımıyla kontrol eder. Dahili fren ünitesi sayesinde harici fren direnci doğrudan bağlanabilir; sensörsüz vektör kontrol ile düşük devirde yüksek tork sağlar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | CHINT |
| Seri | NVF2L |
| Ürün Tipi | Mikro Hız Kontrol Cihazı (Frekans Konvertörü) |
| Sipariş Kodu | 538255 |
| Model | NVF2L-3.0/TS4-B |
| Giriş Gerilimi | 3 faz 380-480 V AC (380 V -%15 / 480 V +%5) |
| Çıkış | 3 faz, 0 – giriş gerilimi; 0-500 Hz |
| Motor Gücü | 3 kW |
| Nominal Çıkış Akımı | 7,2 A |
| Giriş Akımı | 9,0 A |
| Aşırı Yük | %150 / 1 dk; %180 / 2 sn |
| Kontrol Modu | Sensörsüz vektör kontrol (SVC), V/F kontrol |
| Kalkış Torku | SVC: 0,25 Hz’de %150 |
| Dijital Girişler | 5 (DI5 100 kHz’e kadar pals girişi) |
| Analog Giriş | 1 (0-10 V / 0-20 mA / 4-20 mA) |
| Analog Çıkış | 1 (0-10 V / 0-20 mA / 4-20 mA) |
| Röle Çıkışı | 1 (NO/NC geçişli) |
| Haberleşme | RS485, Modbus |
| Fren Ünitesi | Dahili |
| Ekran | Dahili LED ekran |
| Koruma Sınıfı | IP42 (bağlantı klemensleri hariç) |
| Montaj | Duvar veya DIN rayı |
| Soğutma | Doğal soğutma ve fan |
CHINT NVF2L Serisi Hakkında
CHINT NVF2L, kitap tipi (ince gövdeli) yeni nesil kompakt mikro hız kontrol cihazıdır. Hız sensörü gerektirmeyen vektör kontrol (SVC) teknolojisi sayesinde hızlı yük tepkisi, düşük devirde yüksek tork ve güçlü aşırı yük kapasitesi sunar.
Gerilim regülasyonlu çıkış, tork sınırlama, hız yakalama (dönen motora kalkış), basit PLC ve proses PID fonksiyonları standarttır. RS485 üzerinden Modbus haberleşmesi dahildir. Duvara veya DIN rayına montaj yapılabilir.
Şebeke harmoniklerine karşı dahili bastırma devreleri ve toz ile yağın cihaza girişini azaltan modüler yapısıyla endüstriyel ortamlara uygun olarak tasarlanmıştır. Kullanımı kolaydır; hem yeni başlayanlar hem de deneyimli devreye alma uzmanları için uygundur.
Uygulama Alanları
- Fan ve aspiratörler
- Su pompaları
- Konveyör ve lojistik sistemleri
- Kablo ve paketleme makineleri
- Küçük tezgâhlar ve genel otomasyon ekipmanları
Sıkça Sorulan Sorular
538255 hangi güçteki motorlar için uygundur?
538255, 3 kW gücündeki 3 fazlı 380-400 V motorlar için tasarlanmıştır; nominal çıkış akımı 7,2 A’dir. Seçimde motor etiket akımının bu değeri aşmamasına dikkat edilmelidir.
Fren direnci bağlanabilir mi?
Evet. Bu modelde fren ünitesi dahilidir (model kodundaki “-B”); hızlı duruş veya yüksek ataletli yüklerde uygun değerde harici fren direnci doğrudan bağlanabilir.
Harici tuş takımı kullanılabilir mi?
Cihazın üzerinde LED ekranlı tuş takımı bulunur. CHINT, pano kapağına montaj için opsiyonel harici LED tuş takımı, montaj braketi ve bağlantı kablosu da sunmaktadır.
PLC veya otomasyon sistemine bağlanabilir mi?
Evet. RS485 portu üzerinden Modbus protokolüyle PLC, HMI ve SCADA sistemlerine bağlanabilir; ayrıca dijital ve analog girişlerle de kontrol edilebilir.
